如何从零开始实现TDOA技术的 UWB 精确定位系统(4)

菜单项设置

作者： zhang

分类：技术

最后更新: 2026年四月08日

这是一个系列文章《如何从零开始实现TDOA技术的 UWB 精确定位系统》第4部分。

标签的固件设计

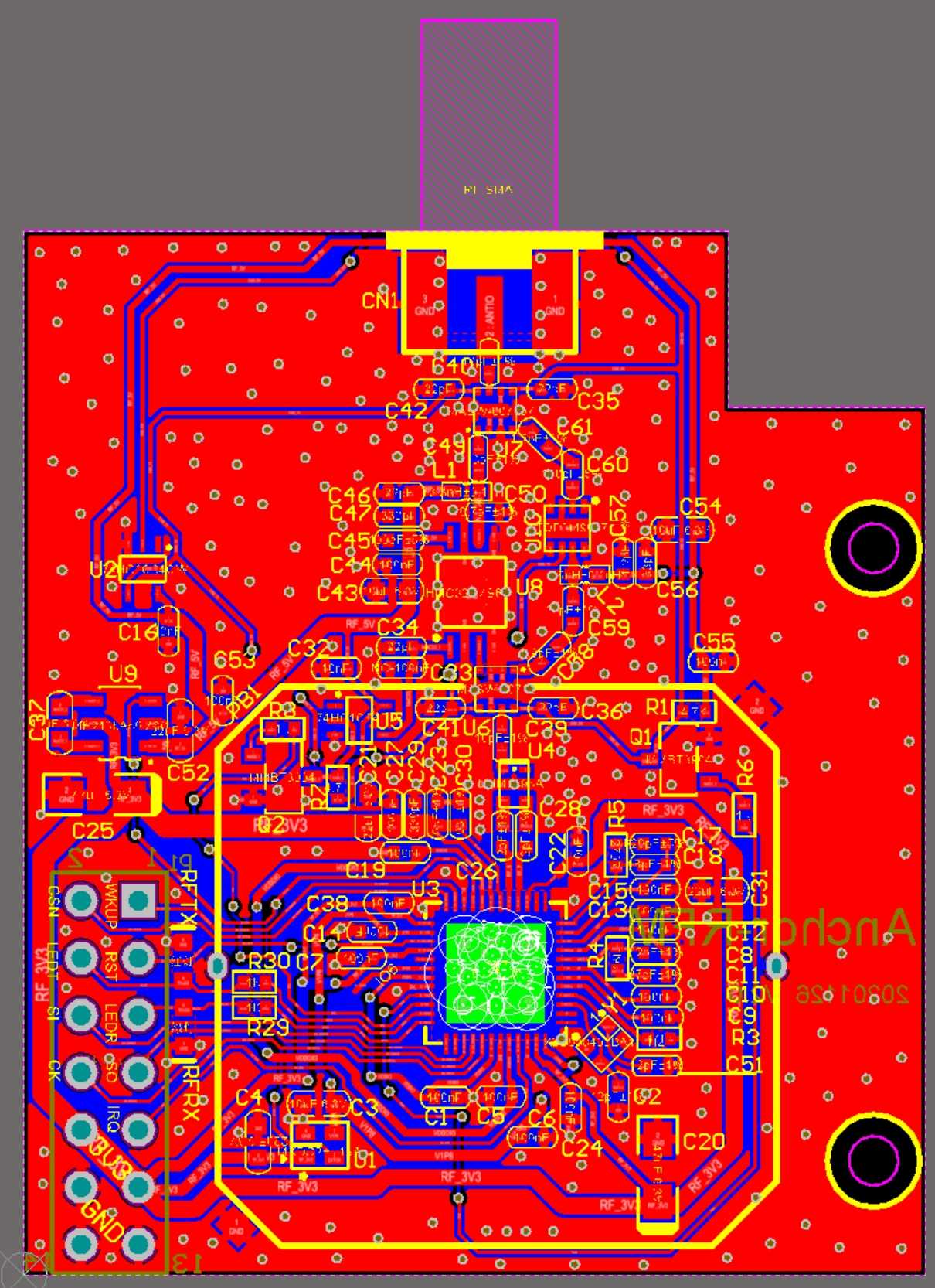

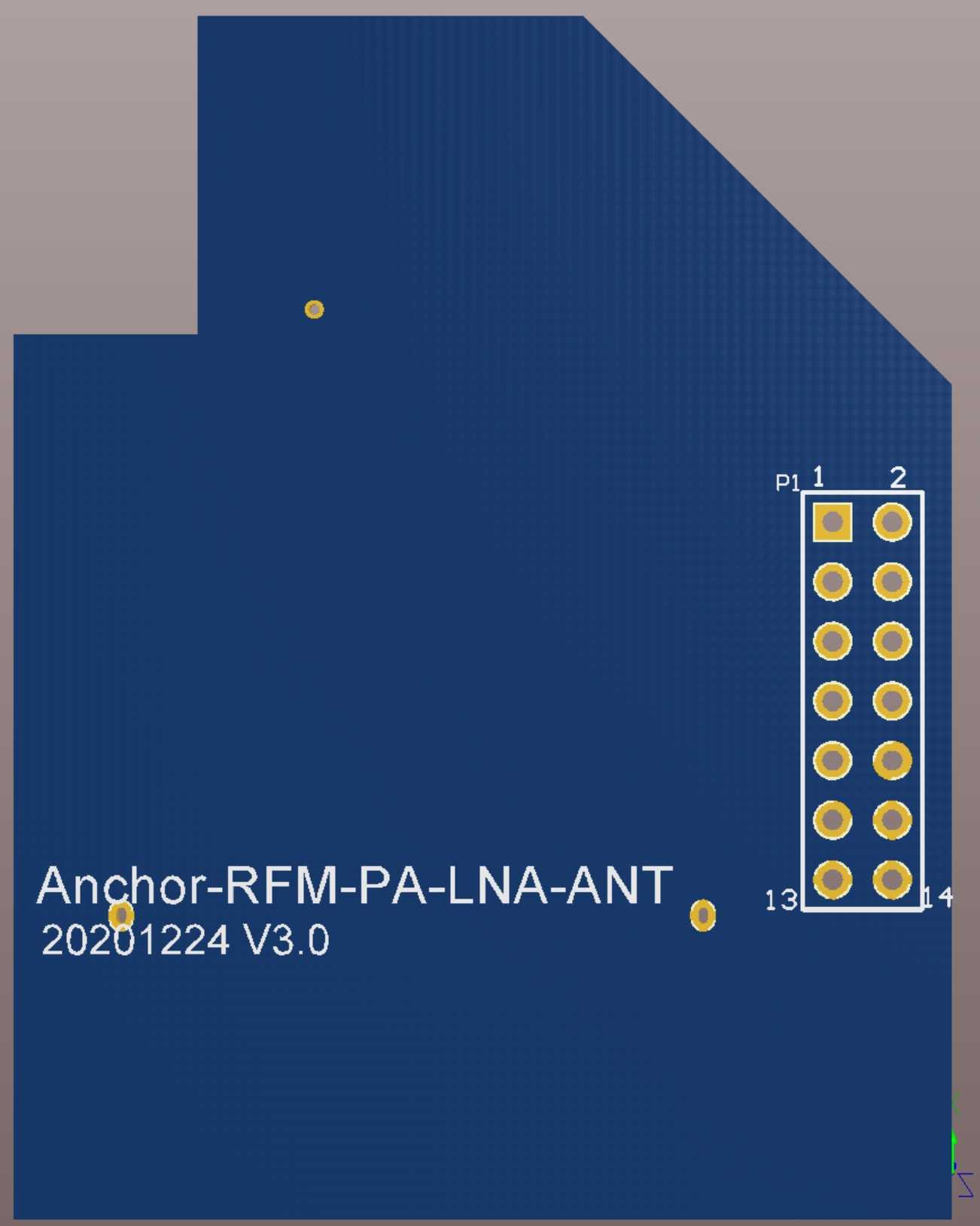

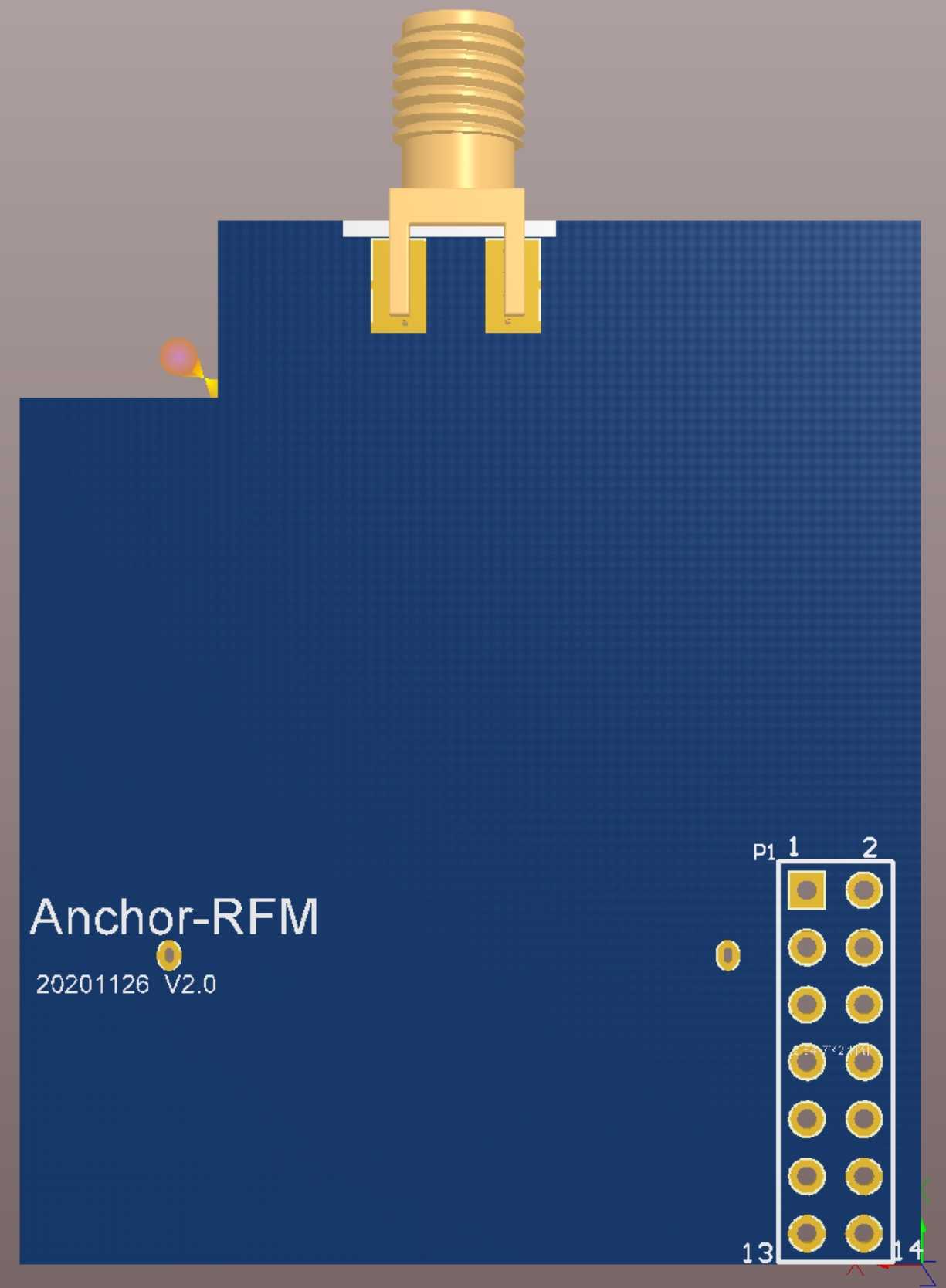

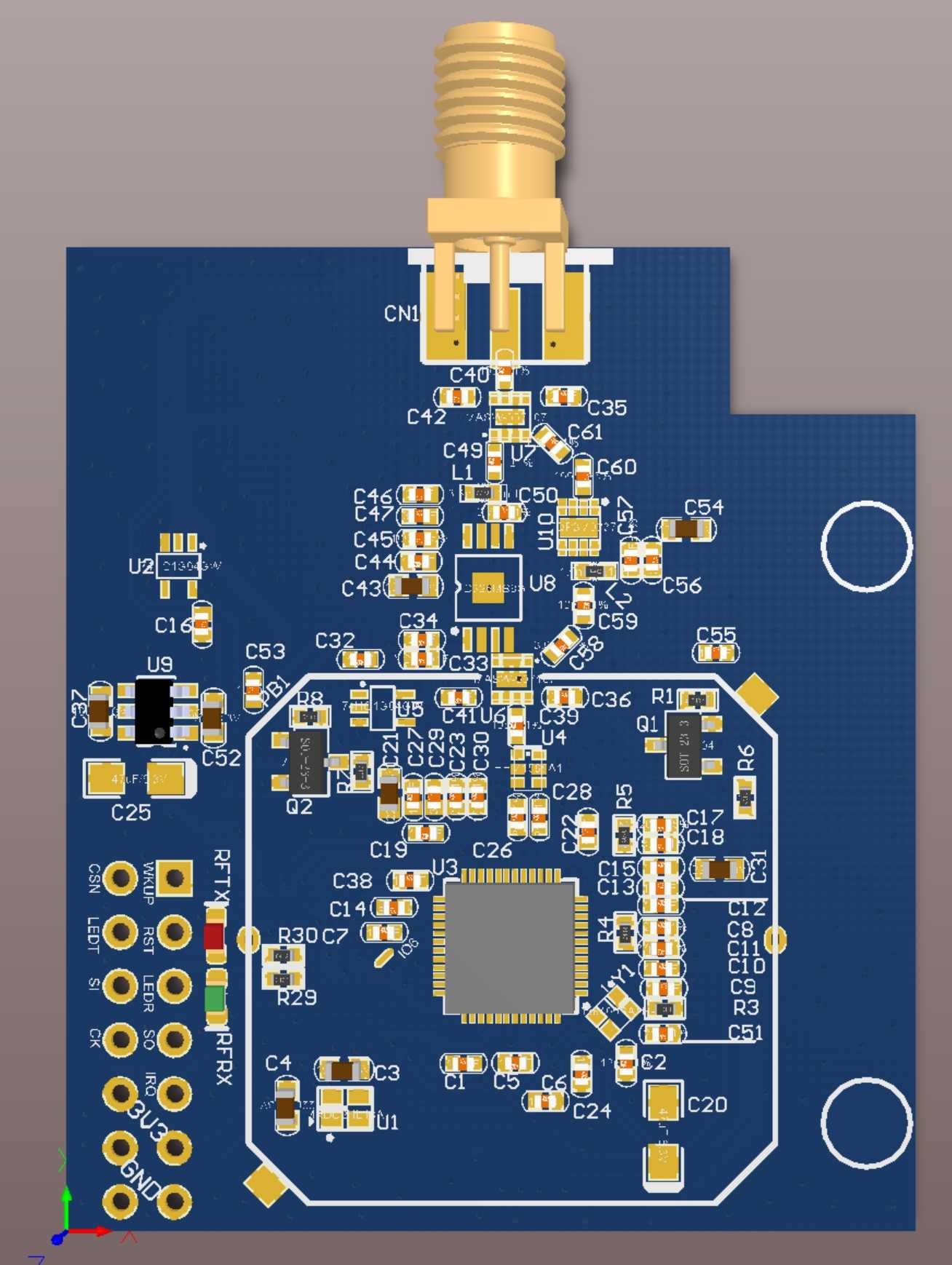

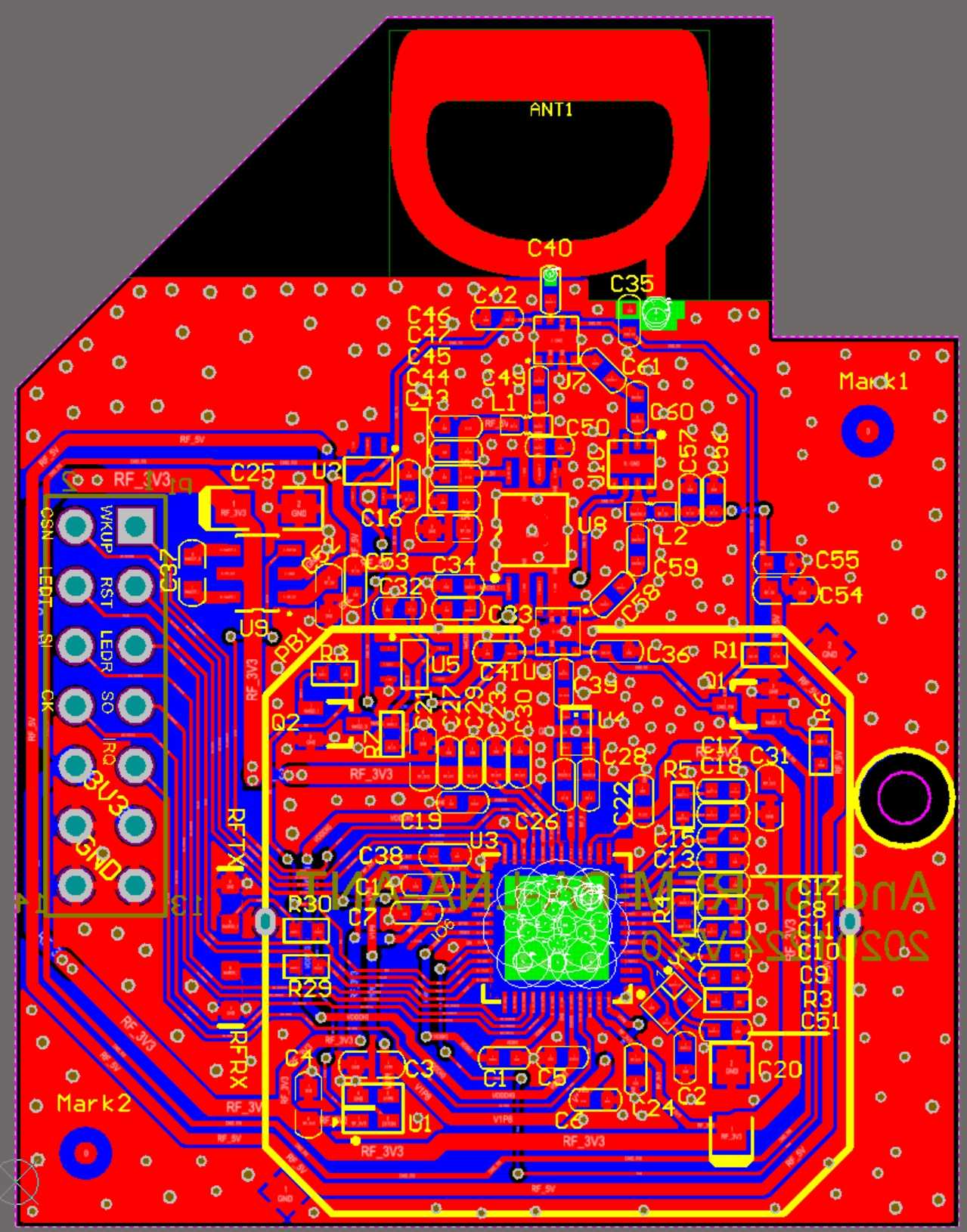

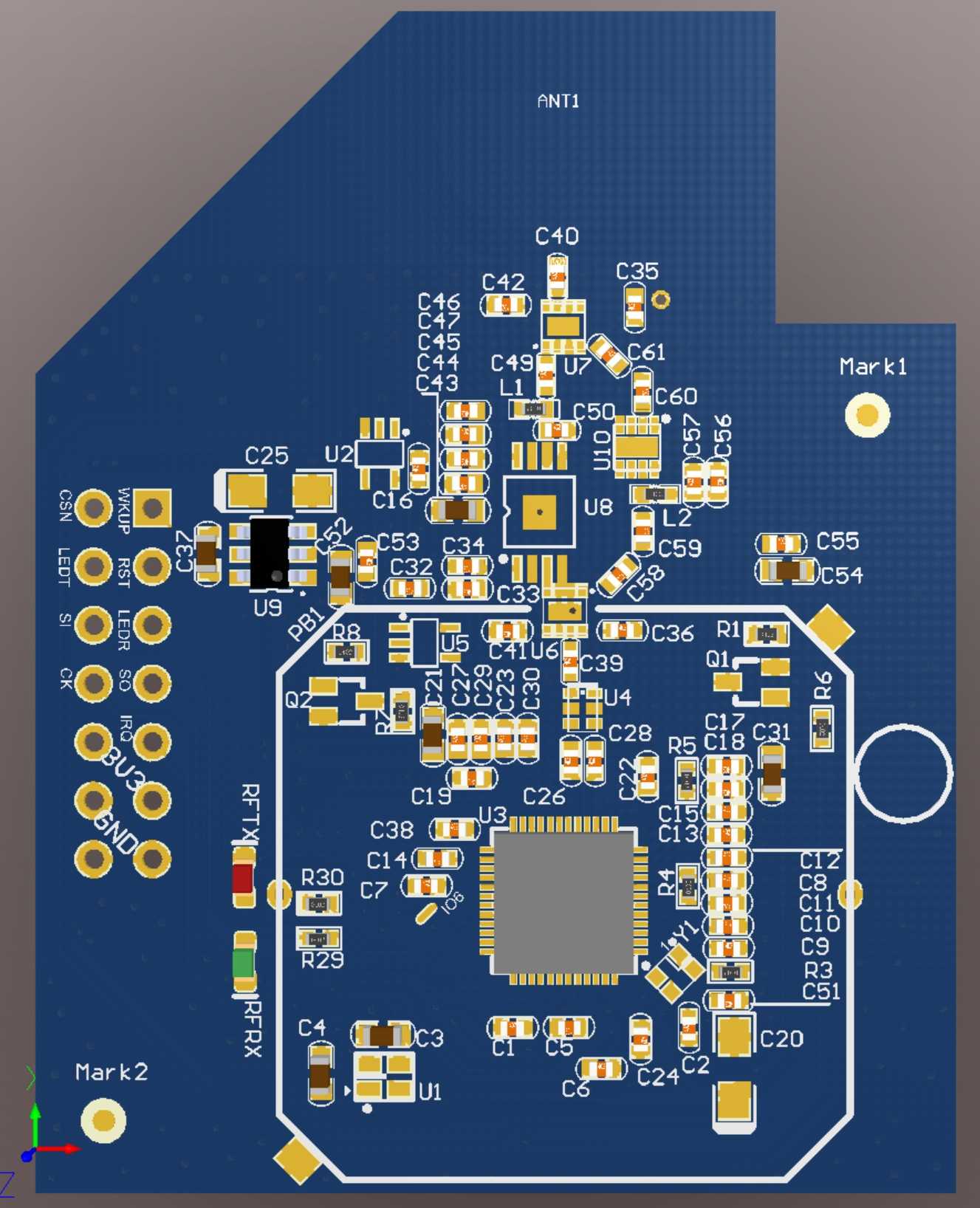

之前的文章，我介绍了定位基站和标签的硬件设计、基站的固件设计(包括时钟同步的算法原理)。按正常的 roadmap，接下来应该是标签的固件设计。但是标签的固件实在是简单，没多少内容可写啊。想了想，还是为它写一篇吧。

标签最重要的功能是定期发送TDOA定位数据包，其他的功能都属于附加的。这个功能实现起来太简单了，decawave提供的样例代码中，很多都可以发送uwb数据包，只是数据包的格式需要符合我们的定义。

我们定义的 UWB TDOA定位数据包的格式是这样：

// Tag测距帧
// 广播帧, Tag 发出的测距消息, 各个 Anchor 根据收到这个帧的时间差来应用 TDOA 测距
typedef struct ieee154_broadcast_tag_range_frame {
	uint8_t frameCtrl[2];			//  0, 2: frame control bytes 00-01: 0x01 (Frame Type 0x01=date), 0xC8 (0xC0=src extended address 64 bits, 0x08=dest address 16 bits)
	uint8_t seq8;				//  2, 1: sequence_number 02
	uint8_t panID[2];			//  3, 2: PAN ID 03-04
	uint8_t destAddr[2];			//  5, 2: 0xFFFF
	uint8_t sourceAddr[8];			//  7, 8: 64Bits EUI地址
	uint8_t	messageType;			// 15, 1: Message Type = RTLS_MSG_TYPE_TAG_RANGE
	uint8_t	seq64[8];			// 16, 8: Tag 发出的测距消息序号, 比 seq8 有更在的最大值
	uint8_t powerVoltage[2];		// 24, 2: 电源电压*1000
	uint8_t batteryVoltage[2];		// 26, 2: 电池电压*1000
	uint8_t lighteness[2];			// 28, 2: 亮度, 直接 ADC 转换过来的值
	uint8_t switchStatus;			// 30, 1: 开关状态
	int16_t imu_aacx;			// 31, 2:
	int16_t imu_aacy;			// 33, 2:
	int16_t imu_aacz;			// 35, 2:
	int32_t imu_roll;			// 37, 4:
	int32_t imu_pitch;			// 41, 4:
	int32_t imu_yaw;			// 45, 4:
	int16_t imu_temp;			// 49, 2:
	uint8_t fcs[2];				// 51, 2
} BROADCAST_TAG_RANGE_MESSAGE;

阅读全文:

如何从零开始实现TDOA技术的 UWB 精确定位系统(3)

菜单项设置

作者： zhang

分类：技术

最后更新: 2026年四月08日

​这是一个系列文章《如何从零开始实现TDOA技术的 UWB 精确定位系统》第3部分。

前一篇文章介绍了时钟同步的方法，是为了尽快拿点干货出来，免得读者觉得我只写一些泛泛而谈的大路货，没技术含量。下一步慢慢写吧。

基站固件设计-Flash布局

给MCU写固件的时候，如果是初学者，可能一上来直接就开始写应用程序了。老手都会先考虑布局，都要做些什么事，它们之间的关系是什么等等，要考虑周全。

基站的Flash分为4块：Bootloader、Application1、Application2、Data。

基站固件设计-在线升级

产品的固件可以现场升级很重要。现场升级是指不用把已经安装好的产品拆下，直接通过局域网之类的，在客户现场就可以升级固件。要知道，当产品已经安装在几千公里外的客户现场，突然发现固件中有个bug，你怎么办？如果能现场升级，在办公室把代码修正后，生成新固件，发给现场的客户，在现场升级固件。在这个过程中，你根本不需要离开你的办公室。

如果你的产品不能现场升级固件，对不起，发现bug后，只能请客户把产品拆下，寄回公司，你刷入新固件，再寄给客户......想起来都头大。

基站固件设计-Bootloader

Bootloader是启动代码，Application1/Application2是应用程序，Data放配置数据。

上电的时候，Bootloader中的程序先被执行，它判断Application1/Application2哪个有效，就跳转到有效的那个Application去执行。在Data区有两个变量: Application1Valid和Application2Valid，如果为True表示对应的Application有效。

在生产阶段，负责生产的工人只负责刷入Bootloader，这时，Application1Valid和Application2Valid都是False。

上电后，如果找不到有效的Application，Bootloader会启动网络部分的代码: DHCP Client/TCP Client/DNS Client/UDP Server/UDP Client等。如果它连接在网络，会一直在网络中发出一个UDP包，请求初始化。

出厂初始化程序收到请求初始化的UDP包后，会登记新基站的基本信息，如MCU ID等，然后给它分配一个 EUI64 的地址，这个地址以后就是这个基站的ID了。还会分配一个系列号。然后还要写入缺省的配置数据。出厂初始化程序接下来开始发送固件给新基站。Bootloader收到固件后，写入到一个无效的Application区（刚开始，Application1区肯定是无效的）。固件会被分很多个包发送。固件接收完成后，Bootloader会置Applicaiton1Valid为True，然后重启。

再次上电后，Bootloader发现Application1有效，就跳转到Application1去执行。

这就完成了新固件的启动。

其实，Bootloader中的网络相关代码和固件接收代码，只在出厂初始化的时候执行一次，以后就不会再被执行到。因为在出厂之后，Applicaiton1和Application2总有一个是有效的。

如果Bootloader发现两个区都有效，会把第二个区置为无效。只允许一个区有效，无效的那个区用保留给新的升级固件使用。

阅读全文:

如何从零开始实现TDOA技术的 UWB 精确定位系统(2)

菜单项设置

作者： zhang

分类：技术

最后更新: 2026年四月08日

这是一个系列文章《如何从零开始实现TDOA技术的 UWB 精确定位系统》第2部分。

基站固件设计-时钟同步

时钟同步原理

我们在前面已经说过，对于TDOA技术来说，各个基站需要有统一的时间，这是一个难点。时钟怎么同步呢？

假设一个定位区域有A/B/C/D四个基站，我们另外再把拿一个基站CS作为时钟源，定期发送时钟同步包。这个时钟同步包的结构如下：

typedef struct ieee154_broadcast_clock_sync_frame {
    uint8_t frameCtrl[2];           // 0, 2, frame control bytes 00-01: 0x01 (Frame Type 0x01=date), 0xC8 (0xC0=src extended address 64 bits, 0x08=dest address 16 bits)
    uint8_t seq8;                   // 2, 1, sequence_number 02
    uint8_t panID[2];               // 3, 2, PAN ID 03-04
    uint8_t destAddr[2];            // 5, 2, 0xFFFF
    uint8_t sourceAddr[8];          // 7, 8, 64Bits EUI地址
    uint8_t messageType;            //15, 1, Message Type = RTLS_MSG_TYPE_CLOCK_SYNC
    uint8_t seq64[8];               //16, 8, 发出的测距消息序号, 比 seq8 有更大的最大值
    uint8_t timeStamp[8];           //24, 8, 时间戳
    uint8_t fcs[2];                 //32, 2
} BROADCAST_CLOCK_SYNC_MESSAGE;

这是一个DW1000的典型的UWB数据包。这是一个广播类型的包，其中有几个重要字段，timeStamp这是时间戳，也就是A基站发送这个包的时刻。

当，A/B/C/D四个基站收到这个同步包后，记下这个时间戳和收到这个包的时刻(本地时间戳)，这样，我们就有两个时间戳了。

过一会，CS再发一个同步包。某个基站例如B基站收到后，再记录下CS基站的远程时间戳和本地收到的时候戳，又得到两个时间戳。

假设CS发出这两个包之间间隔100ms，也就是两个同步发送时间间隔100ms。那么在正常情况下，B基站收到这两个包时，本地的时间间隔应该也是100ms。实际上并不是！

因为两个基站的DWM1000使用的晶振会因为各种原因，频率并不会完全相同，总会有一些差异。
