UWB 定位模式简介
- 菜单项设置
- 作者： zhang
- 分类：UWB 定位方案
在物联网（IoT）向工业 4.0 和数字化转型迈进的过程中，“位置信息”已成为连接虚拟世界与物理世界的关键纽带。在众多的无线定位技术中，UWB（Ultra-Wideband，超宽带）凭借其纳秒级的脉冲特性，实现了厘米级的定位精度，从早期的军事应用迅速走向智能制造、智慧医疗及消费电子领域。
然而，UWB 并非一种单一的技术实现，其背后涵盖了多种复杂的定位模式。如何根据应用场景选择最合适的模式——是选择高容量的 TDOA，还是高鲁棒性的 TWR，亦或是简化架构的 PDOA？本文将深入解析这些模式的技术细节、优劣势及其背后的工程考量。
UWB 下行 TDOA 定位方案
- 菜单项设置
- 作者： zhang
- 分类：UWB 下行 TDOA 定位方案
前言
“天迹 UWB 下行 TDOA 定位方案”是我们团队研发的最新一代高精度定位产品。该方案集成了我们多项核心自研技术，旨在为复杂环境提供厘米级的精准空间感知。
1. 下行 TDOA 核心原理
下行 TDOA（Time Difference of Arrival）的架构与 GPS/北斗卫星导航系统高度相似。
-
系统架构：在目标区域部署多个已知坐标的基站（Anchor）。
-
定位逻辑：基站集群周期性广播同步信号。接收终端（Tag）捕获多路信号后，根据到达时间差（TDOA）解算自身空间坐标。
1.1 关键技术挑战
-
1.1.1 高精度时间同步：TDOA 极度依赖基站间的时间基准一致性。我们实现了复杂的多级时钟同步架构，即使定位区域超出单基站覆盖范围，系统仍能跨区域保持纳秒级的同步精度。
-
1.1.2 坐标解算算法：由于环境噪声与多径效应的存在，坐标求解并非简单的几何运算，而是一个最优化过程。系统集成了包括 LSR (最小二乘法)、Chan 算法、Taylor 级数展开、Gauss-Newton 迭代以及 Chan-Taylor 混合算法，确保在不同遮挡环境下均能获得最优解。
2. 硬件架构
系统由基站（Anchor）与标签（Tag）组成，两者均基于高性能的 Espressif ESP32S3 主控 MCU 构建。
2.1 Anchor (基站)
Anchor 模拟“卫星”功能，负责广播时钟同步包。
-
核心配置：ESP32S3 + Qorvo DW3000。
-
硬件特性：内置 SLM6600 锂电管理及 CW2015 电量计；采用 TPS631000 高效 DC-DC 供电；集成可编程 WS2812 状态指示灯。
-
低成本版本：为满足大规模部署需求，我们提供简化版硬件（AMS1117 稳压 + 2835 LED），大幅降低硬件成本。
-
配置管理：支持通过 USB HID 进行初始 WiFi 配网（SSID/密码/管理员权限），支持 DHCP 或静态 IP；用户可通过网络端远程调整频道、前导码等射频参数。
2.2 Tag (标签/终端)
Tag 充当接收终端，解析同步包并进行本地化计算。
-
核心配置：除具备与 Anchor 相同的核心电路外，增设了 OLED 显示屏用于实时展示坐标及系统短消息（SMS）。
-
边缘计算：Tag 内部集成了全套坐标解算算子与多阶卡尔曼滤波器，具备独立的边缘计算能力。
-
数据回传：通过 WiFi 将解算后的坐标实时推送至云端或本地 Aggregation 服务器，对接上位机应用。
3. 经验累积与同步优化
基于上一代上行 TDOA 产品的成功经验，我们在下行方案中引入了更精进的算法：
-
层次化同步路径：建立 Root -> Sub-Anchor 的树状同步链路。
-
观察者纠偏机制：引入第三方基站作为观察者，实时回传偏差报告。
-
卡尔曼平滑：使用多阶卡尔曼滤波抑制时钟漂移。
-
性能指标：实测时钟误差波动在 ±40 tick (约 ±0.6ns) 以内，换算为测距误差仅为 ±20cm。
4. 软件生态
-
5.1 设备配置程序：基于 C++/Qt 开发的 Windows 桌面应用。支持网络与 USB HID 双通讯模式，实现设备发现、参数调优及可视化管理。
-
5.2 数据聚合服务器 (Aggregation)：高性能 C++ 编写的 TCP/Websocket 转发器，将设备端的 JSON 数据流无缝同步至前端。
-
5.3 实时前端地图：基于 OpenLayers 的可视化平台。通过轨迹追踪（小尾巴）直观呈现定位精度，实测静态/动态精度稳定在 20cm 以内。
5. 后续研发路线
-
固件安全：引入 OTA 加密升级与固件防读出机制（基于 ESP32 安全方案）。
-
算法深度优化：目标将同步误差压低至 30 tick 以下，并针对 Tag 引入磁力计/陀螺仪实现 IMU 融合定位。
-
低功耗管理：实现基于收发计划的深度休眠策略。
-
全链路平台：开发基于 Node.js 的开箱即用管理平台，降低用户集成难度。
UWB 上行 TDOA 定位方案
- 菜单项设置
- 作者： zhang
- 分类：UWB 上行 TDOA 定位方案
这个方案是由我们的团队开发的，但其知识产权属于贵阳联创公司。因为贵阳联创公司停止了UWB相关的业务，我们代为销售。更多信息请参考: https://uwbhome.top。
我们正在开发全新的基于ESP32S3+DW3000的 UWB 上行 TDOA 定位方案，将于近期发布。
这是一个已经量产的、久经考验的技术方案，已经部署了数万个基站在生产环境使用。
使用 Qorvo DW3000 作为 UWB 收发器，使用上行TDOA方式定位，精度达到10~30cm左右，已有实际应用案例。

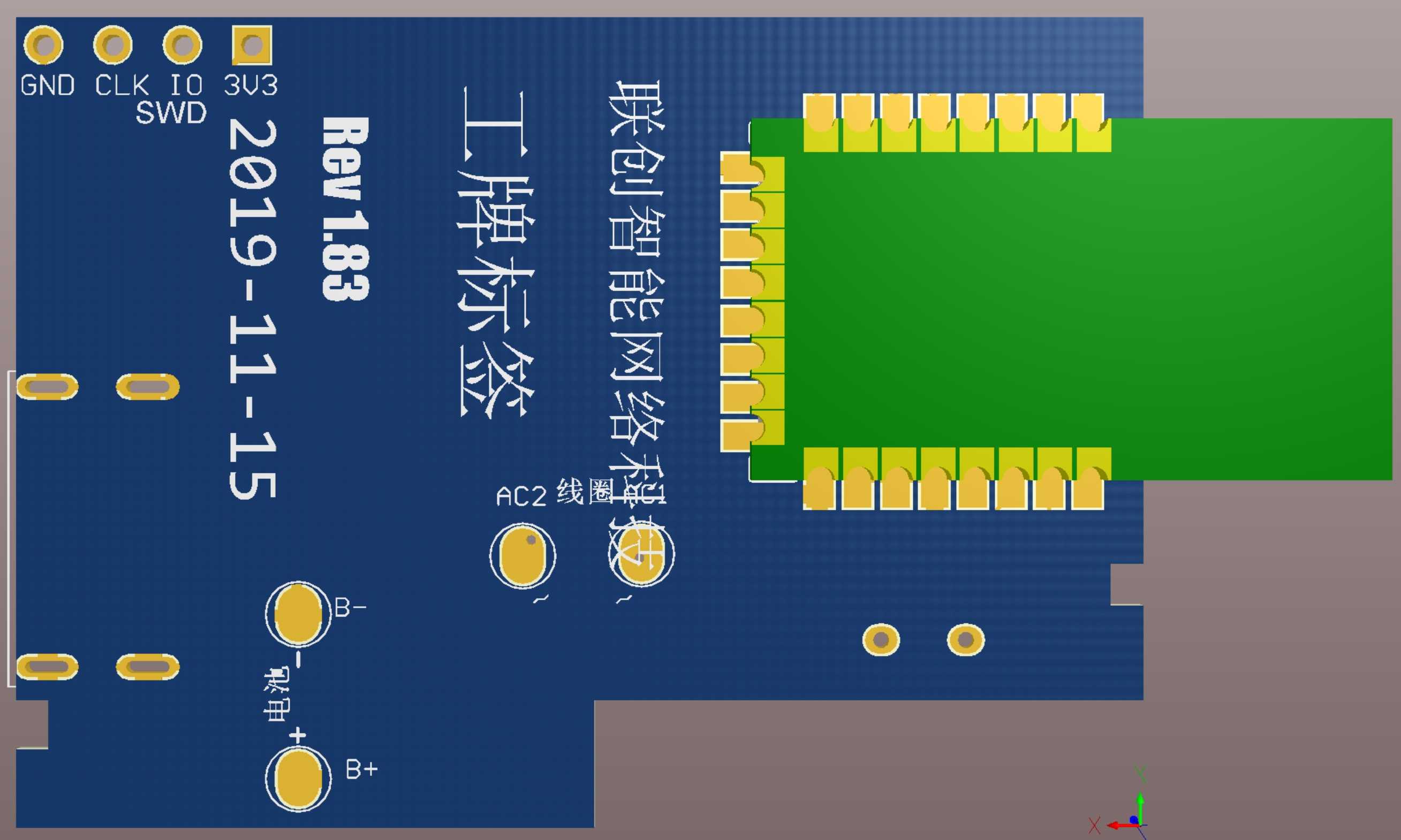

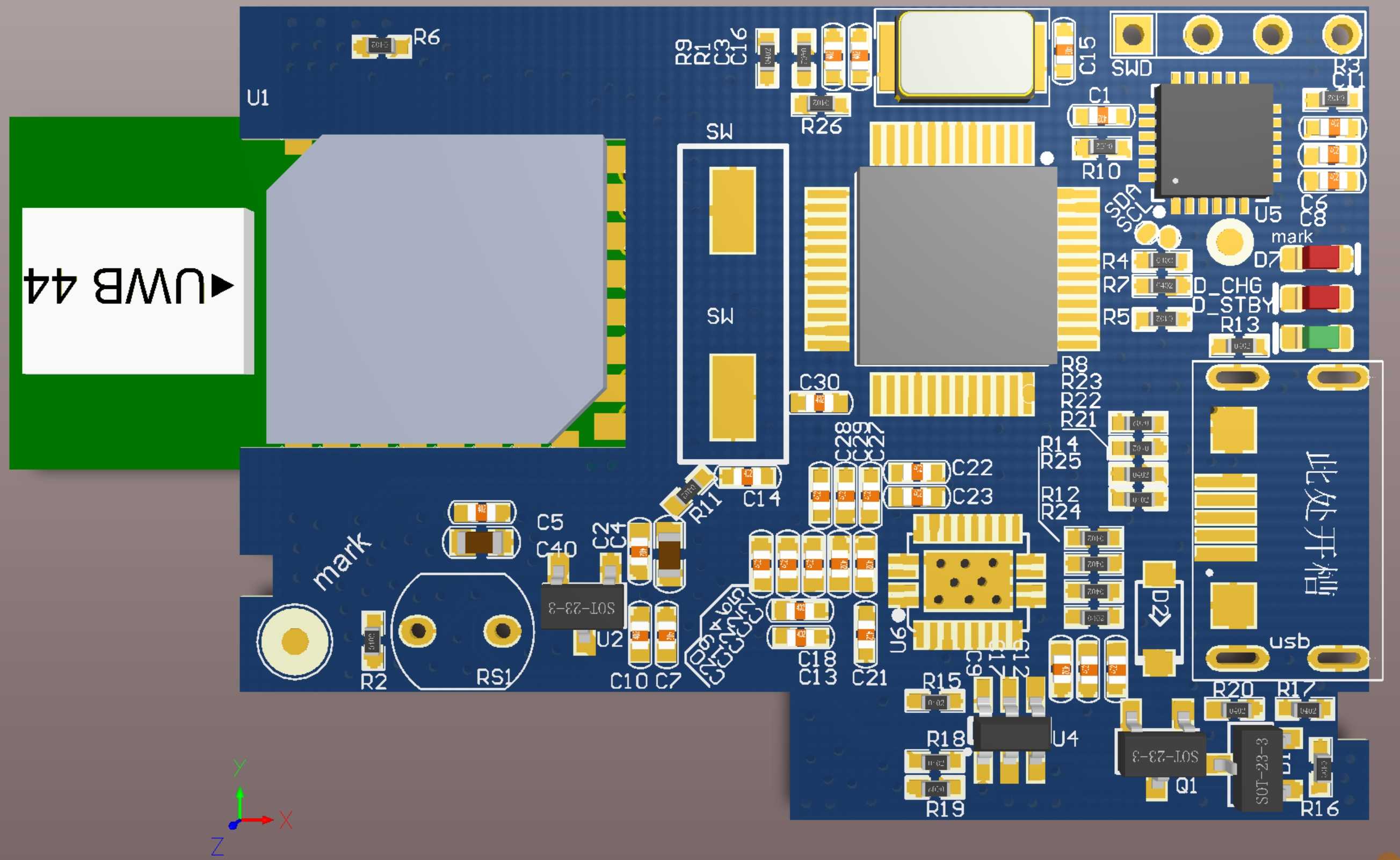

可移动的定位标签定期发送定位数据包，固定安装的基站接收到定位数据包后，转发到定位引擎计算标签的坐标。
A101 通用型 UWB 实时定位基站
- 菜单项设置
- 作者： zhang
- 分类：产品
产品概述
A101 是一款基于 UWB（超宽带）无线通讯技术的高精度实时定位基站，采用吸顶式工业设计，广泛应用于各类室内高精度定位场景。系统支持 TDOA 定位架构，典型定位精度可达 10-30cm。
本设备具备极高的灵活性，既可作为下行 TDOA 模式的同步发射源，亦可作为上行 TDOA 模式的接收终端。在下行模式下，A101 支持脱网独立运行，显著降低了系统对网络环境的依赖性。
核心特性
-
多模式支持：兼容上行/下行双向 TDOA 定位模式，满足不同业务架构需求。
-
高精度时钟同步：采用自研专有时钟同步算法，基站间时间偏差小于 0.6ns (纳秒)，确保厘米级定位稳定性。
-
灵活的网络架构：内置 Wi-Fi 联网功能；在下行 TDOA 模式下支持无网络自主运行。
-
便捷供电与部署：采用标准 USB Type-C 5V 接口，兼容常规 5V/1A 电源适配器，降低布线难度。
-
智能化管理：支持 USB HID 本地配置及网络远程参数调优；支持 DHCP 自动获取或静态 IP 指定。
-
安全与兼容性：拥有唯一 EUI-64 ID，支持 PAN ID 过滤机制；遵循 IEEE 802.15.4-2011 国际标准。
-
深度射频调校：支持前导码长度、PRF、PAC 等 UWB 底层参数自定义，适应复杂多径环境。
-
易维护性：支持固件空中升级 (OTA)；配备可调亮度的多功能设备状态指示灯。
技术指标
| 类别 | 参数项 | 详细规格 |
| 物理规格 | 尺寸 | 73mm × 73mm × 30mm |
| 电源功耗 | 输入电压 / 功耗 | 5V DC / < 1W |
| 环境适应性 | 工作温度 / 湿度 | -10℃ ~ 60℃ / 0% ~ 70% RH (无冷凝) |
| UWB 特性 | 频道支持 | Channel 5 / Channel 9 |
| 通讯速率 | 850Kbps / 6.8Mbps | |
| 通讯范围 | 最大有效覆盖半径 100 米 (视距) | |
| 发射功率 | < -85 dBm/MHz | |
| 联网协议 | 联网方式 | Wi-Fi (支持 DHCP/静态 IP) |
| 配置接口 | 通讯接口 | USB Type-C (支持 HID 协议)/WiFi |
